黑色纯棉/人棉湿摩擦牢度提升全方案（适配日系JIS品控标准）

黑色纯棉/人棉湿摩擦牢度差是纺织行业核心痛点，尤其对日订单普遍要求JIS L 0849湿摩擦等级≥3级，高端客户要求3-4级。以下方案从根源根治、工艺优化、成品补救全链路覆盖，可直接落地给染厂执行，彻底解决深黑色湿摩擦不达标问题。

湿摩擦牢度的核心影响因素，80%由前处理、染料选型、染色工艺决定，后期助剂仅能提升0.5-1级，无法弥补源头工艺缺陷。

纯棉核心问题：深黑色需高浓度染料，普通活性染料固色率仅60%左右，大量未固着水解染料（浮色）残留；布面毛羽、棉籽壳未除净，湿摩擦时毛羽带染料脱落，直接拉低等级。
人棉（粘胶）核心问题：纤维结构疏松，湿态下溶胀率远高于纯棉，染料极易从纤维内部迁移析出；湿强更低，前处理易损伤纤维，进一步加剧染料脱落。

前处理是湿摩擦达标的基础，偷工减料会直接导致后续无论怎么调整都无法达标。

烧毛：必做工序
采用正反向双火口烧毛，烧毛等级≥3.5级（日系要求≥4级），彻底去除布面毛羽。毛羽是浮色的重灾区，湿摩擦时脱落的毛羽会直接导致等级下降0.5级以上。
高效煮练除杂
用高效煮练剂+螯合分散剂，彻底去除棉籽壳、果胶、蜡质，毛效控制在8-10cm/30min，保证染料上染均匀，减少局部浮色堆积。
丝光：核心提级工序
必须做220-240g/L浓烧碱全丝光，充分丝光可降低棉纤维无定形区占比，提升染料固色率10%-15%，减少水解浮色，直接提升湿摩擦0.5级以上，是深黑色纯棉达标的必选项。

温和烧毛
采用弱火口快速烧毛，烧毛等级≥3级，避免过度烧毛导致人棉湿强下降、面料破损。
轻煮练+碱缩
禁用强碱过度煮练，采用中性温和煮练工艺，避免纤维结构进一步疏松；搭配120-150g/L烧碱碱缩，提升纤维结晶度，降低湿态溶胀率，减少染料迁移。
预缩定型
前处理后做预缩，稳定面料尺寸，同时平整布面，减少摩擦阻力。

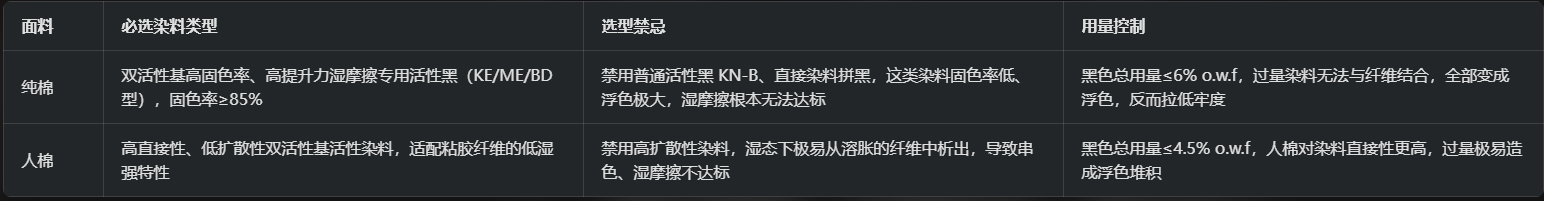

纯棉活性染料染色：采用60℃恒温固色工艺，保温40-60分钟，元明粉、纯碱分批缓慢加入，避免染料瞬间上染导致色花、固色不充分；纯碱用量必须达标，保证染料与棉纤维形成稳定共价键，减少水解染料。
人棉活性染料染色：采用40-50℃低温恒温固色工艺，保温40分钟，低盐低碱投料，避免高温导致纤维过度溶胀、染料水解增多，保证染料均匀上染、充分固着。
染色后水洗皂洗（重中之重）：
必须执行完整流程：2次冷水洗→80℃热水洗→酸中和→2次高温皂洗→80℃热水洗→2次冷水洗
皂洗采用非离子型高力皂洗剂+螯合分散剂，85-90℃保温20分钟，浴比≥1:10；深黑色必须加一道还原清洗（皂洗时加0.5-1g/L保险粉），彻底清除纤维深层的水解染料和未固着浮色，这一步可直接提升湿摩擦0.5级。

普通阳离子固色剂仅能提升水洗牢度，对湿摩擦提升效果极微，必须选用专用助剂，适配对日订单的环保要求（无甲醛、无APEO）。

这是目前行业内效果最稳定的助剂，可在纤维表面形成一层致密柔韧的交联薄膜，包裹住纤维表面的浮色和毛羽，大幅降低湿摩擦时的染料脱落，同时不影响面料手感，无泛黄、色变问题。

若面料摩擦系数过高，可搭配低黄变氨基硅油平滑剂5-10g/L，与湿摩擦提升剂同浴使用，降低面料摩擦阻力，进一步提升牢度；注意不可过量添加，避免影响成膜效果、降低牢度。

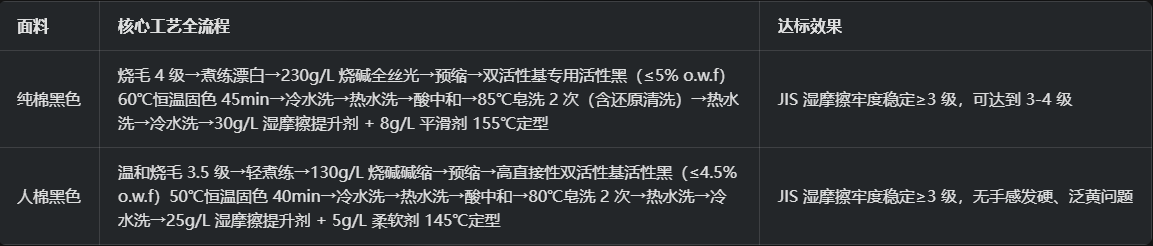

针对已经定型、甚至做成成衣的批次，无法回缸重染的情况，按以下步骤执行，可在不损伤面料、不改变色光的前提下，提升湿摩擦0.5级左右，满足交货要求。

第一步：深度除浮色（基础核心）
采用80℃温水浴，加入非离子高力皂洗剂2g/L+螯合分散剂1g/L+保险粉0.8g/L，保温20分钟，之后2次热水洗、2次冷水洗，彻底清除布面堆积的浮色；成衣需做小试，避免撞色串色。
第二步：浸渍法补固提升
采用浴比1:10，40-50℃温水浴，加入湿摩擦提升剂3-5% o.w.f，浸渍20分钟，脱水后100-120℃低温烘干，再做低温定型，全程避免高温导致色光变化。
